Roof Bolt System
หลังคาลอนยึดสกรู
แผ่นหลังคา ผนัง และฝ้า เหล็กเมทัลชีท สำหรับอาคารโรงงาน คลังสินค้า ห้องเย็น อาคารอเนกประสงค์ ShowRoom รวมถึงบ้านพักอาศัย
Roof Bolt System

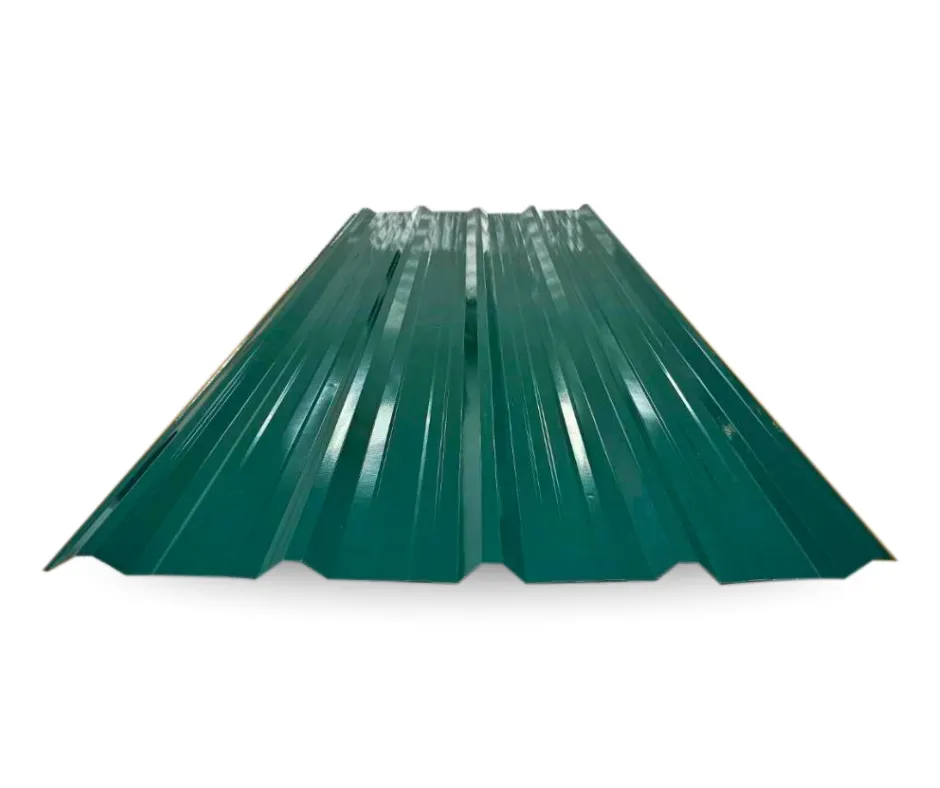

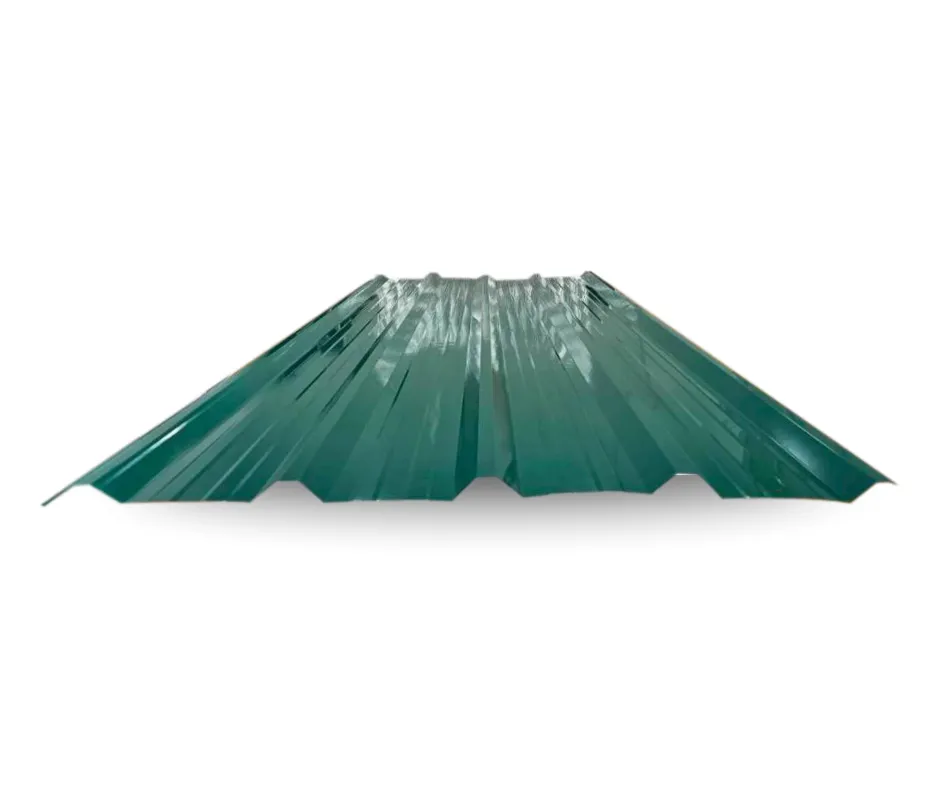

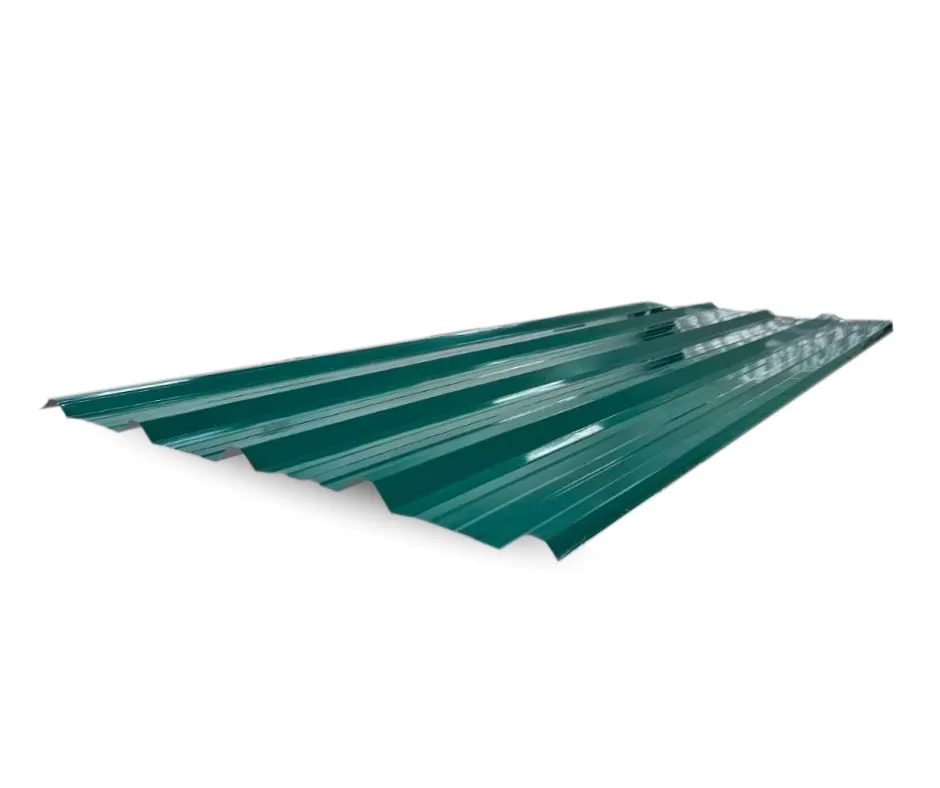

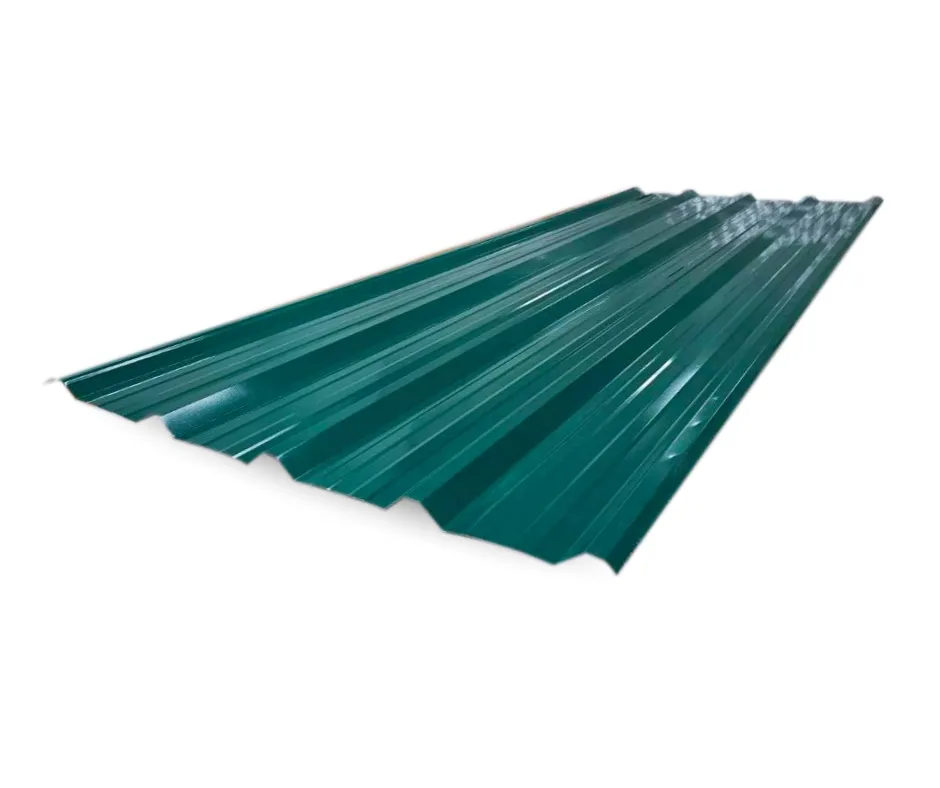

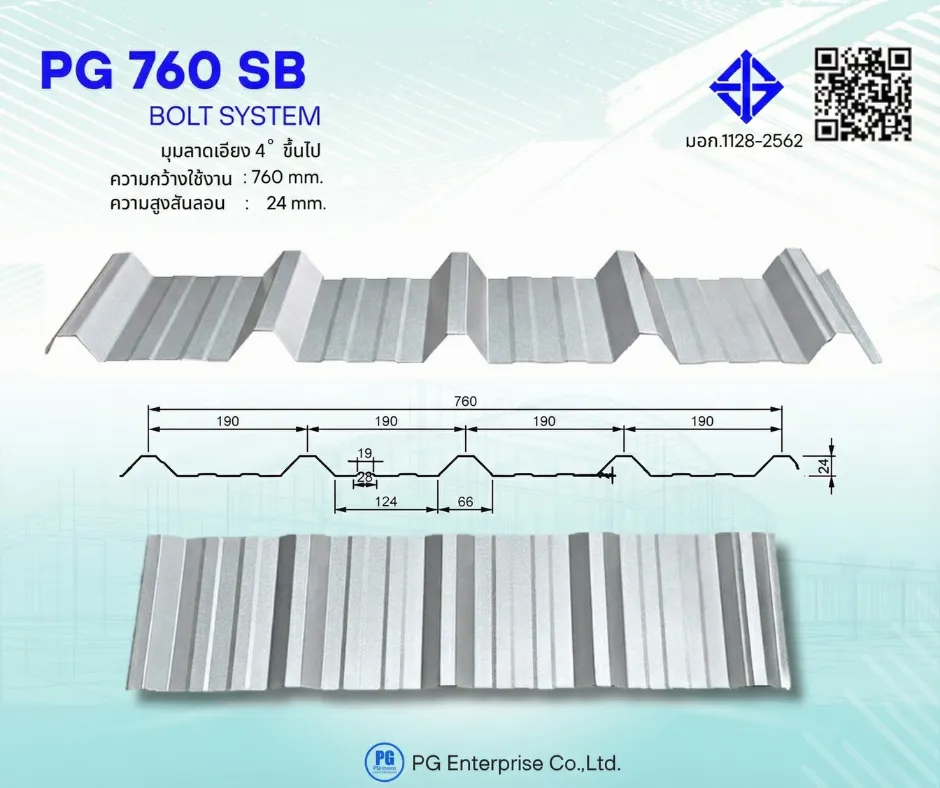

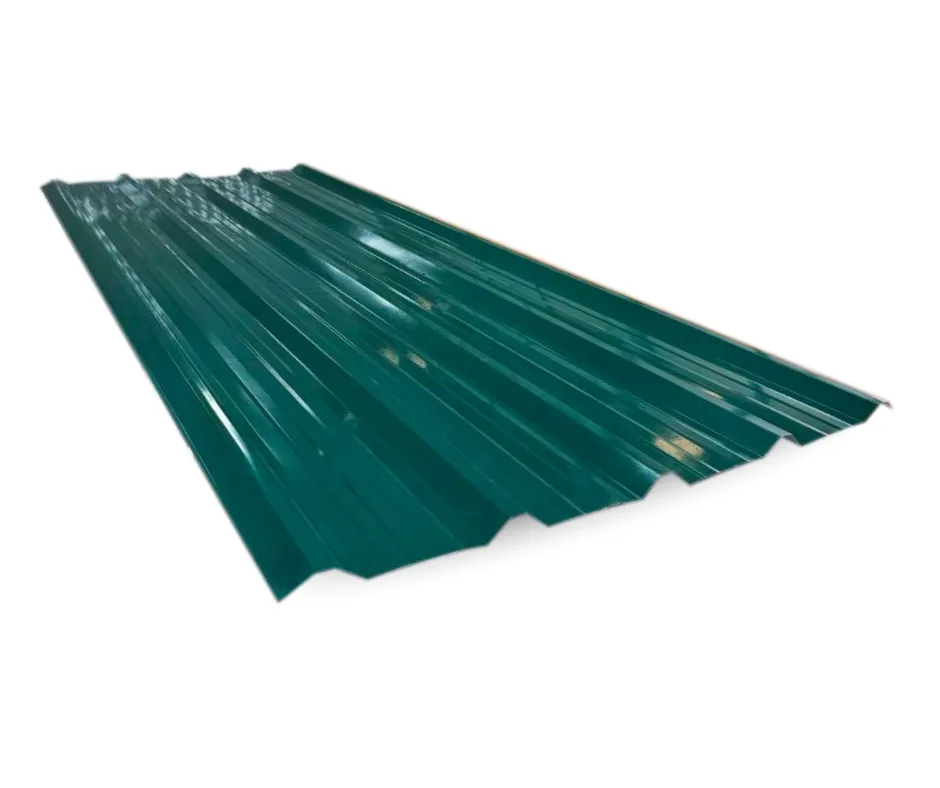

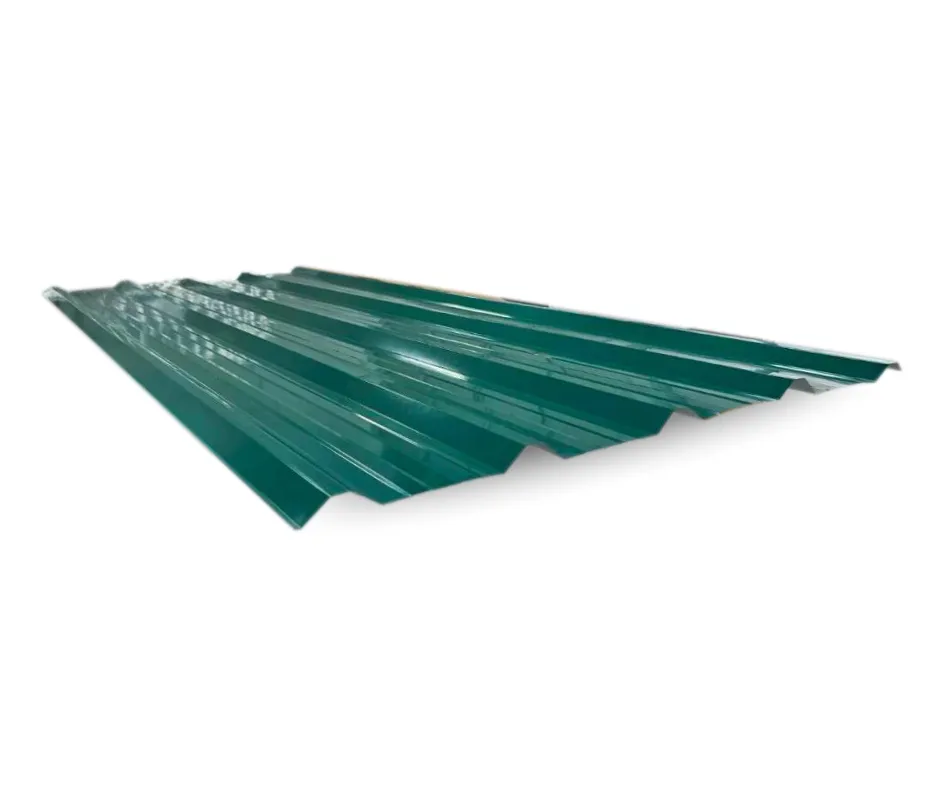

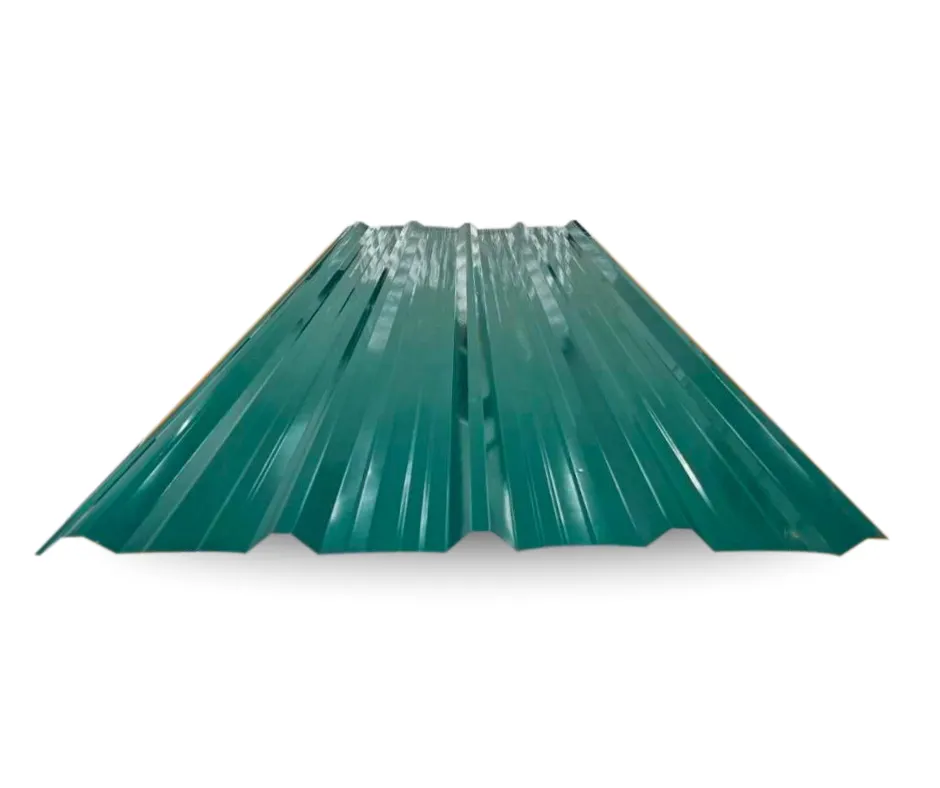

หลังคาลอนยึดสกรู PG 760 SB
แผ่นหลังคา ผนัง และฝ้า เหล็กเมทัลชีท สำหรับอาคารโรงงาน คลังสินค้า ห้องเย็น อาคารอเนกประสงค์ ShowRoom รวมถึงบ้านพักอาศัย
- ผลิตจากเหล็ก BlueScope G300 (มีค่า Yield Strength ไม่ต่ำกว่า 300 MPa) และค่า G550 (ค่า Yield Strength ไม่ต่ำกว่า 550 MPa)
- ความกว้างของลอนหลังคาหลังจากหักระยะซ้อนทับแล้ว ไม่เกิน 760 มม.
- มีสันลอน 5 ลอน แต่ละลอนสูง 24 มม. ตามมาตรฐานทั่วไป
- รูปลอนสวยงาม เพิ่มความแข็งแรงของแผ่นด้วยการเสริมแข็งท้องลอน
- ประหยัด เพราะน้ำหนักน้อยลง ทำให้ราคาต่ำ
- ติดตั้งง่าย และรวดเร็ว ด้วยการยิงสกรูยึดแผ่นหลังคาติดกับตัวแป
- สามารถดัดโค้งได้ตามความต้องการ
- ผลิตตามความยาวที่ต้องการ มีหลายความหนาและหลายสี ให้เลือกตามมาตรฐาน BlueScope
- มุมลาดเอียงตั้งแต่ 4 องศาขึ้นไป
โทรติดต่อปรึกษาฟรี
แอดไลน์ปรึกษาฟรี
Roof Bolt System

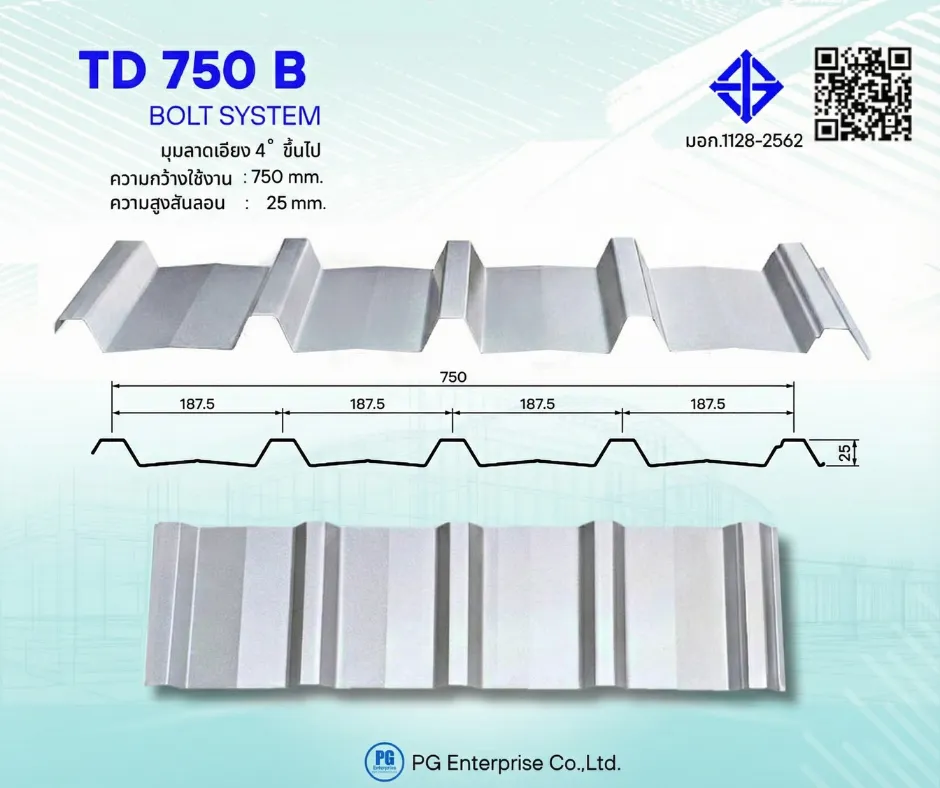

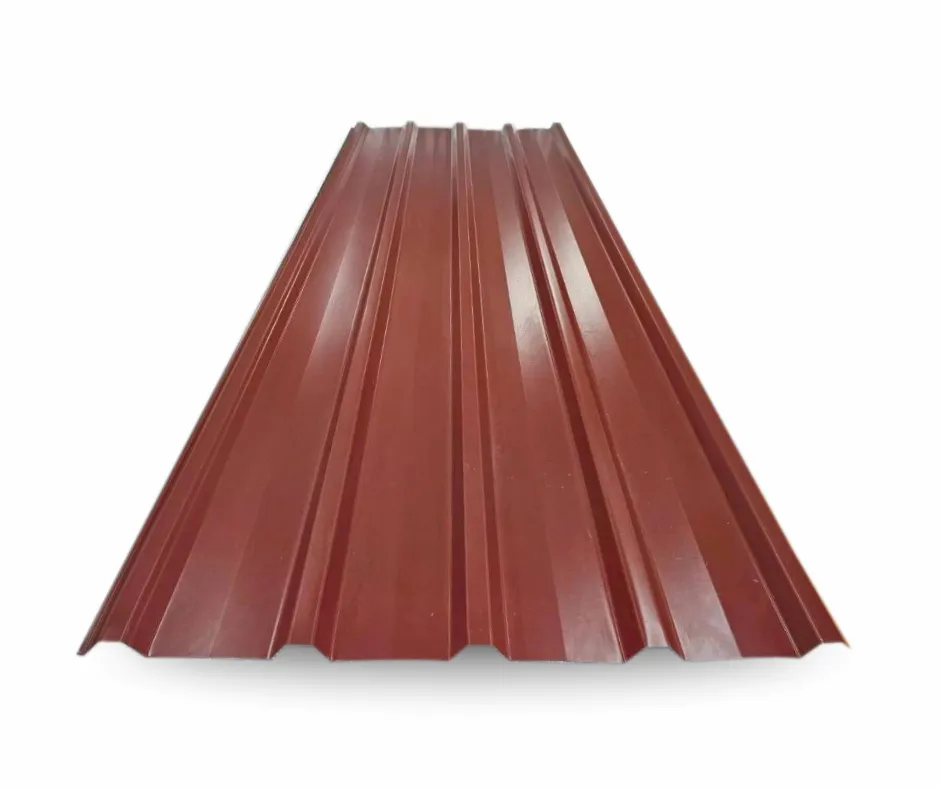

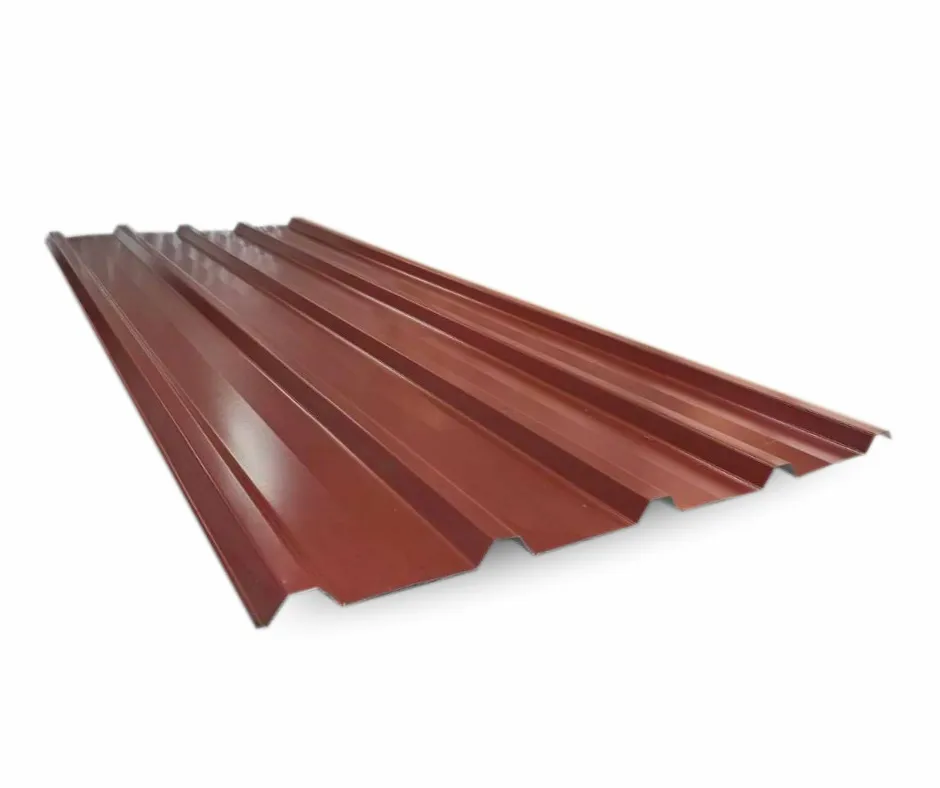

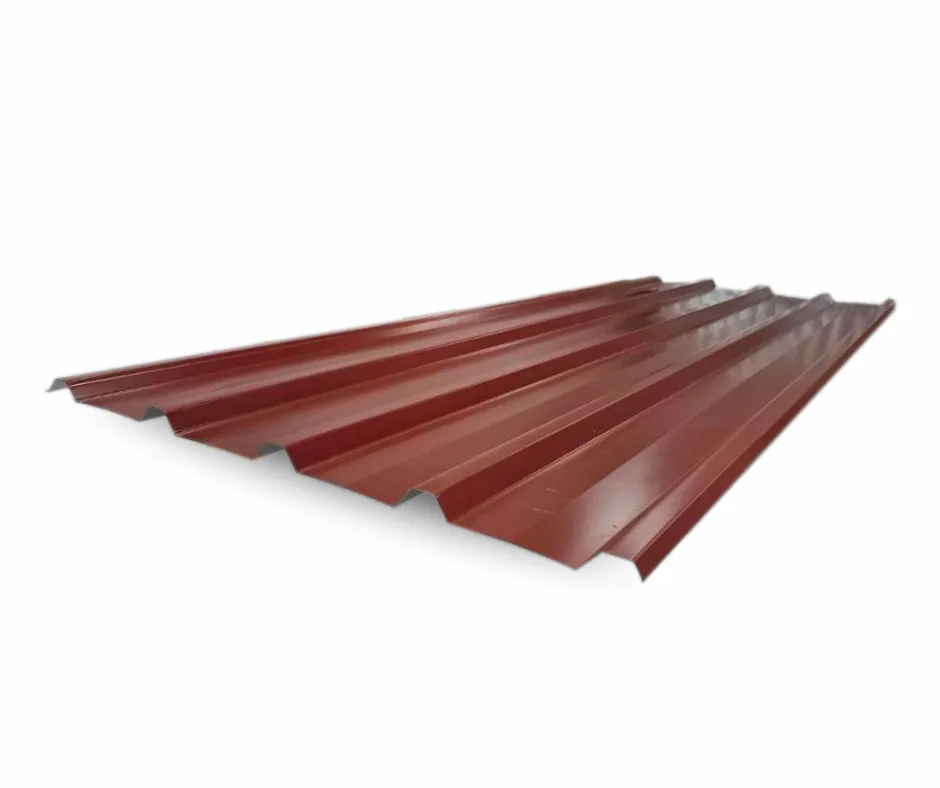

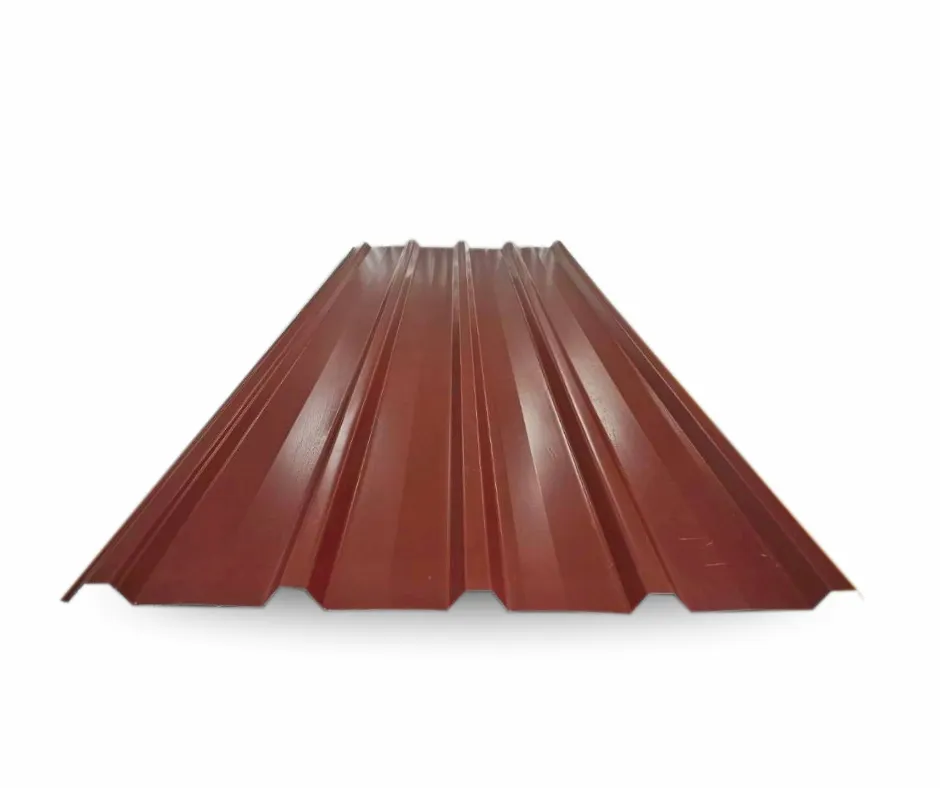

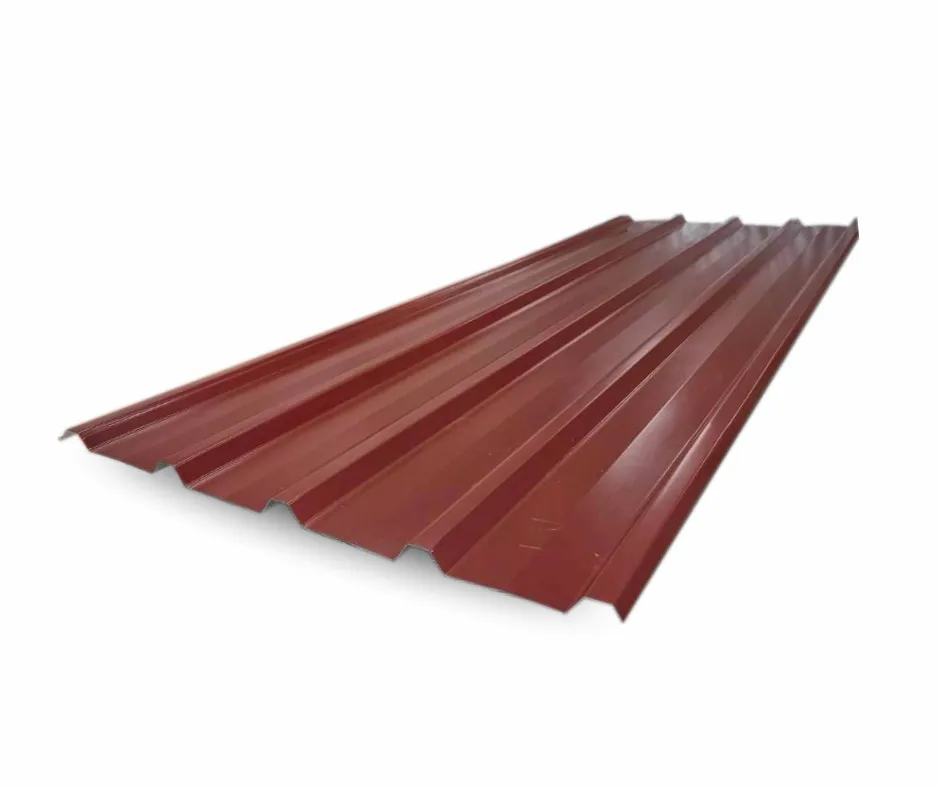

หลังคาลอนยึดสกรู TD 750 B
แผ่นหลังคา ผนัง และฝ้า เหล็กเมทัลชีท สำหรับอาคารโรงงาน คลังสินค้า ห้องเย็น อาคารอเนกประสงค์ ShowRoom รวมถึงบ้านพักอาศัย
- ผลิตจากเหล็ก BlueScope G300 (มีค่า Yield Strength ไม่ต่ำกว่า 300 MPa) และค่า G550 (ค่า Yield Strength ไม่ต่ำกว่า 550 MPa)
- ความกว้างของลอนหลังคาหลังจากหักระยะซ้อนทับแล้ว ไม่เกิน 750 มม.
- มีสันลอน 5 ลอน แต่ละลอนสูง 25 มม. ตามมาตรฐานทั่วไป
- รูปลอนสวยงาม เพิ่มความแข็งแรงของแผ่นด้วยการเสริมแข็งท้องลอน
- ประหยัด เพราะน้ำหนักน้อยลง ทำให้ราคาต่ำ
- ติดตั้งง่าย และรวดเร็ว ด้วยการยิงสกรูยึดแผ่นหลังคาติดกับตัวแป
- สามารถดัดโค้งได้ตามความต้องการ
- ผลิตตามความยาวที่ต้องการ มีหลายความหนาและหลายสี ให้เลือกตามมาตรฐาน BlueScope
- มุมลาดเอียงตั้งแต่ 4 องศาขึ้นไป
โทรติดต่อปรึกษาฟรี
แอดไลน์ปรึกษาฟรี
Roof Bolt System

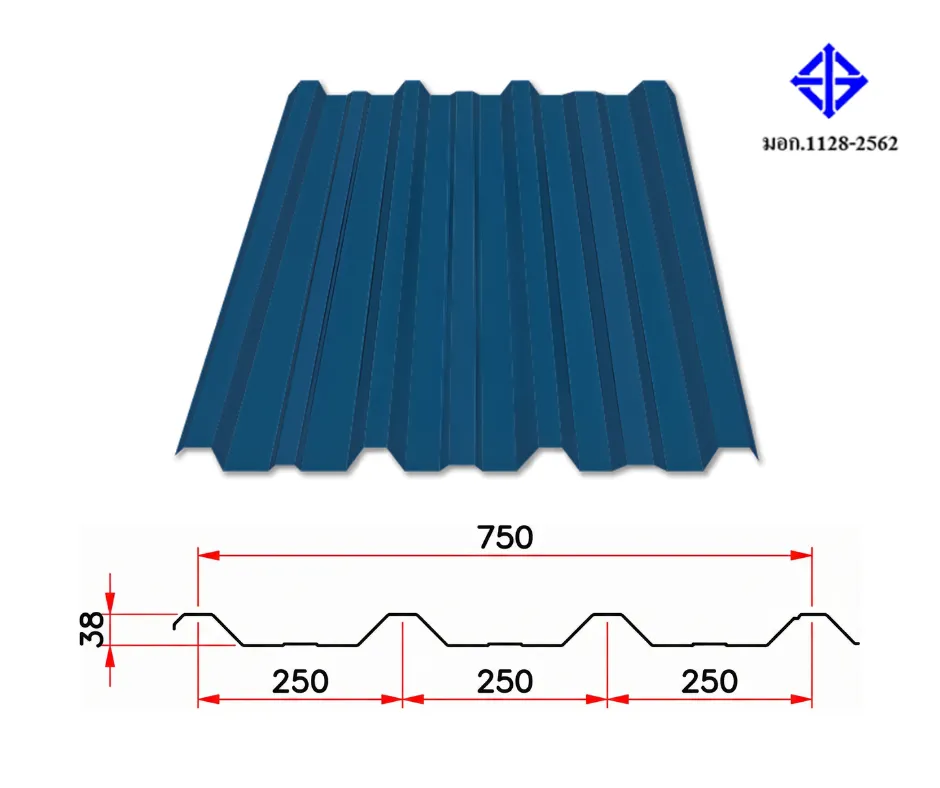

หลังคาลอนยึดสกรู PG W 750 B
แผ่นหลังคา ผนัง และฝ้า เหล็กเมทัลชีท สำหรับอาคารโรงงาน คลังสินค้า ห้องเย็น อาคารอเนกประสงค์ ShowRoom รวมถึงบ้านพักอาศัย
- ผลิตจากเหล็ก BlueScope G300 (มีค่า Yield Strength ไม่ต่ำกว่า 300 MPa)
- ความกว้างของลอนหลังคาหลังจากหักระยะซ้อนทับแล้ว ไม่เกิน 750 มม.
- มีสันลอน 4 ลอน แต่ละลอนสูง 38 มม. ช่วยเพิ่มความแข็งแกร่งให้แก่แผ่นหลังคาและเพิ่มประสิทธิภาพการระบายน้ำฝนดีกว่า
- รูปลอนสวยงาม คมชัดกว่า
- ช่วยประหยัดโครงสร้าง เพราะน้ำหนักเบา
- ติดตั้งง่าย และรวดเร็ว ด้วยการยิงสกรูยึดแผ่นหลังคาติดกับตัวแป
- สามารถดัดโค้งได้ตามความต้องการ
- ผลิตตามความยาวที่ต้องการ มีหลายความหนาและหลายสี ให้เลือกตามมาตรฐาน BlueScope
- มุมลาดเอียงตั้งแต่ 3 องศาขึ้นไป
โทรติดต่อปรึกษาฟรี
แอดไลน์ปรึกษาฟรี
Roof Bolt System

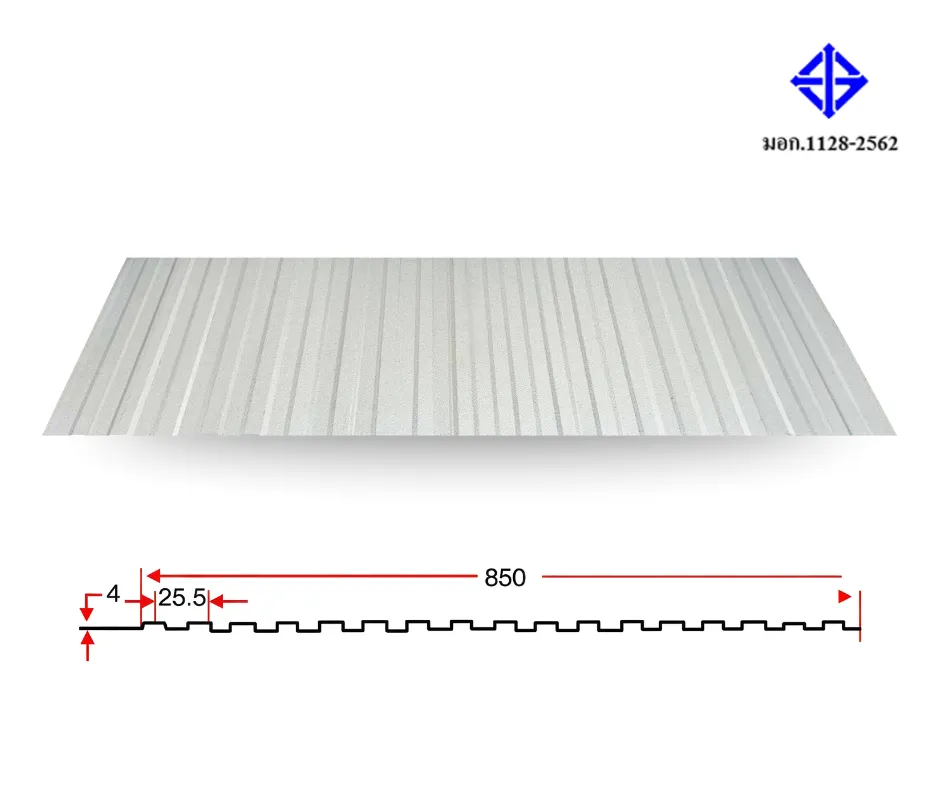

หลังคาลอนยึดสกรู PG 04-850 PANELRIB
สำหรับใช้ ผนัง และฝ้า
แผ่นหุ้มผนังที่มีท้องลอนบางๆ เหมาะสำหรับการใช้งานที่ต้องการพื้นผิวแบนเรียบ เช่น เป็นที่กั้นห้อง ฉาก แผ่นพื้นใต้ขอบหลังคา เพดาน ฝ้าชายคา ฟลุทแนวยาวที่ให้ความแข็งแรงตลอดความยาวของแผ่นสามารถวางในแนวตั้งหรือแนวนอนพื้นผิวเรียบหรือโค้งได้
- ความกว้างแผ่น 850 มม.
- ความสูงแผ่น 4 มม.
- ความหนารวมสารเคลือบของแผ่นหลังคาต่ำสุด 0.35 มม.
- ความหนารวมสารเคลือบของแผ่นหลังคาต่ำสุด 0.50 มม.
- ขนาดของสรกรูที่ใช้ยึดแผ่น 12x16-16 มม.
โทรติดต่อปรึกษาฟรี
แอดไลน์ปรึกษาฟรี
Roof Bolt System

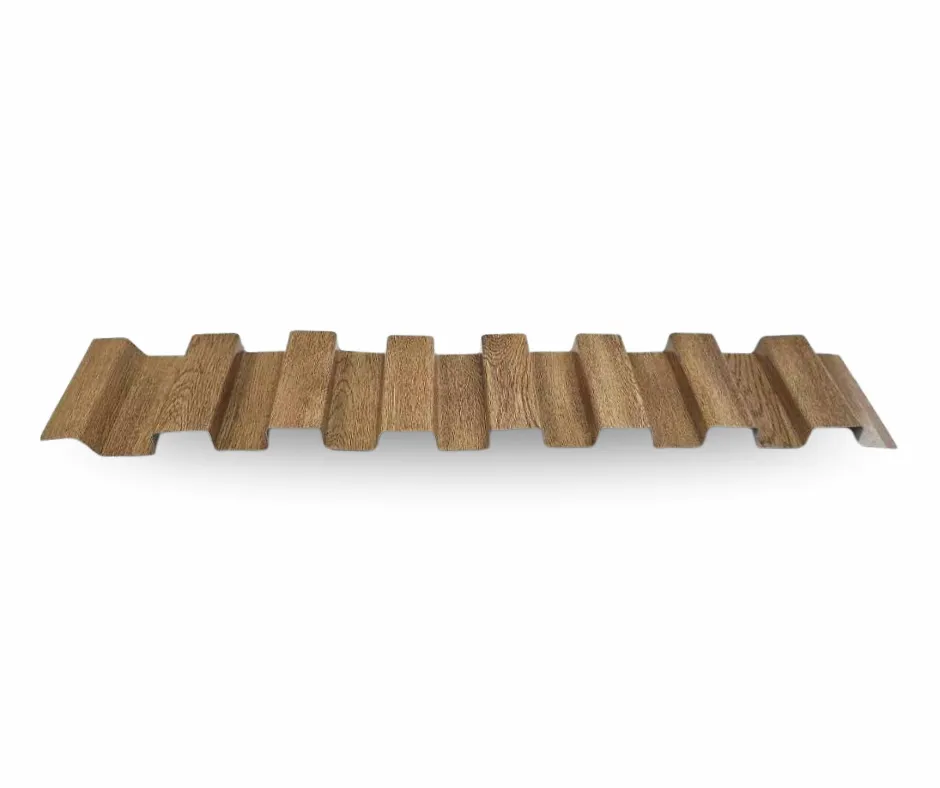

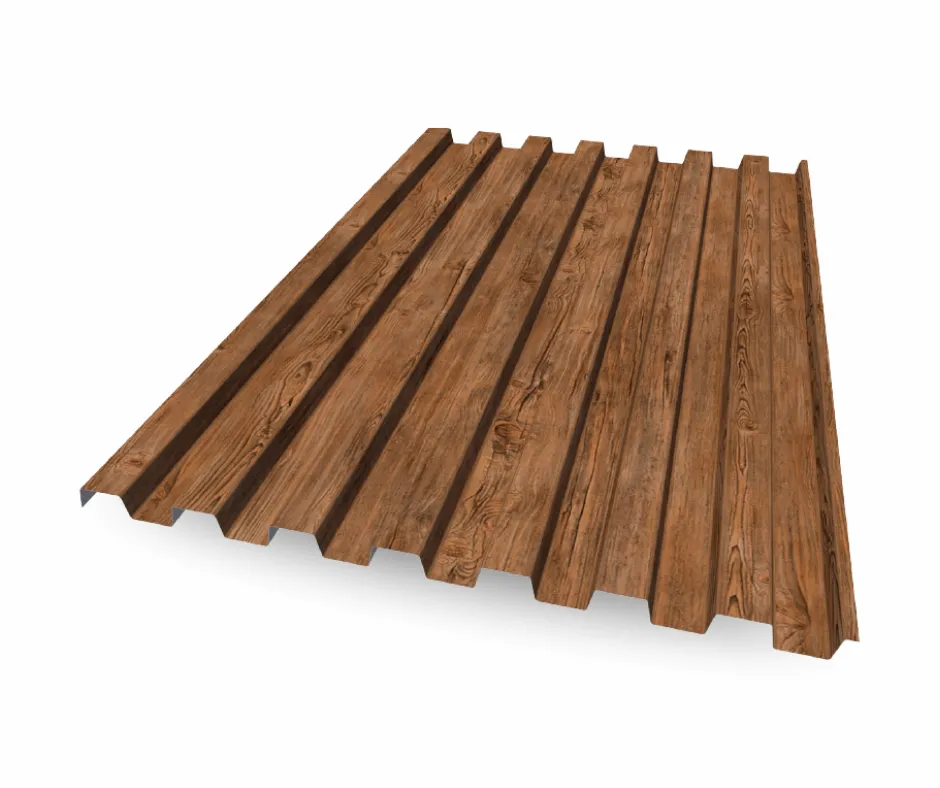

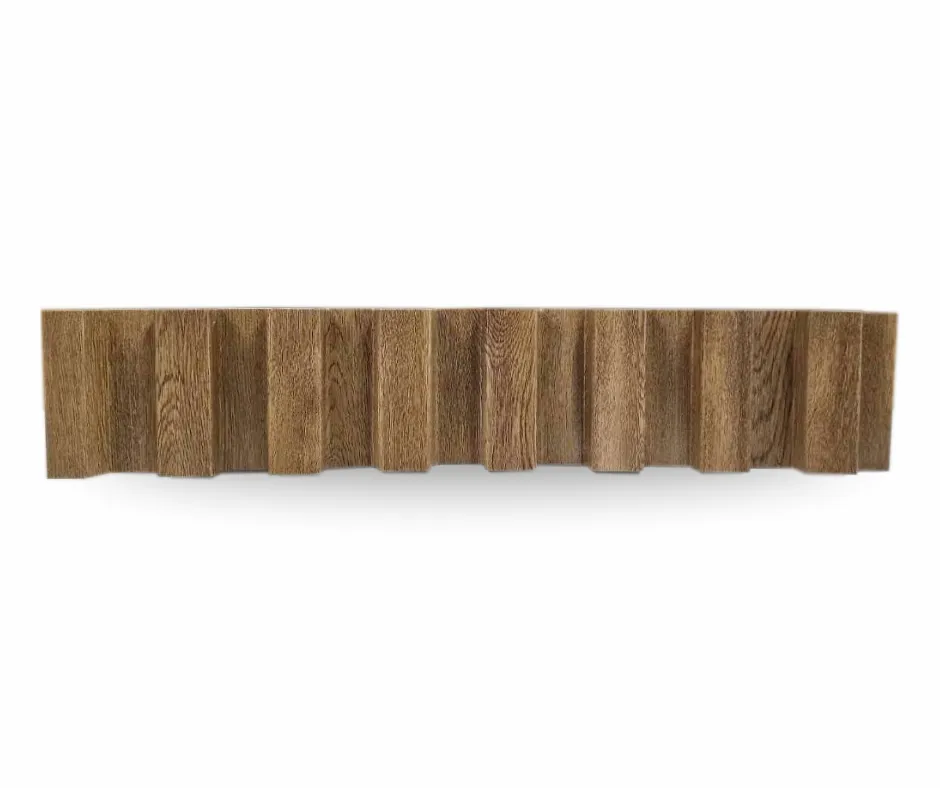

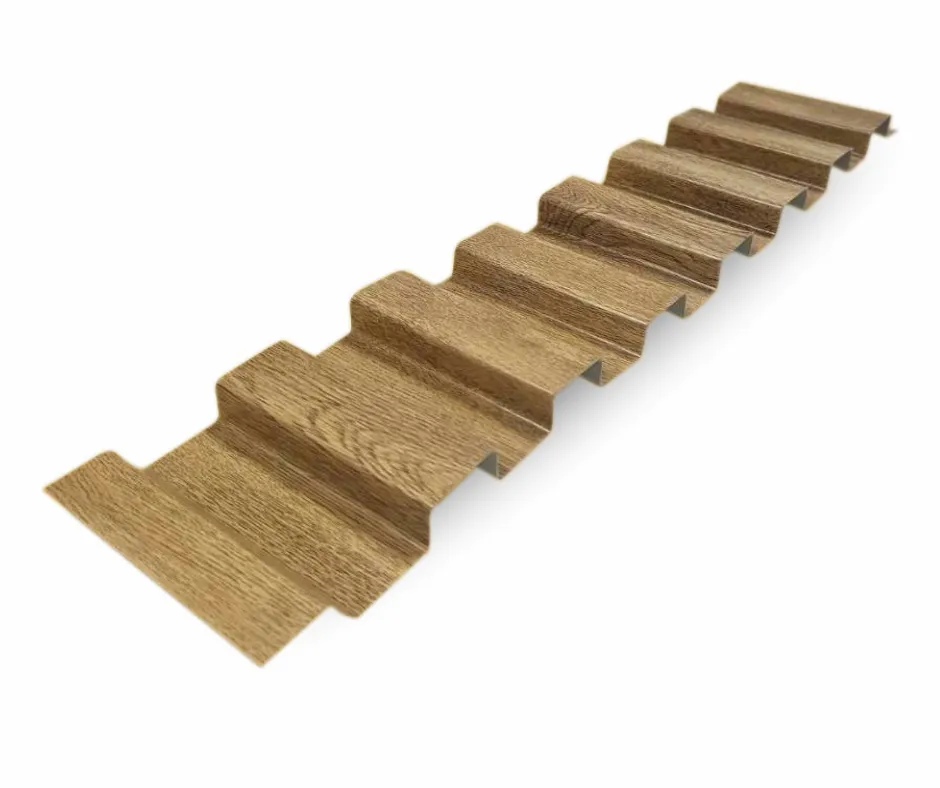

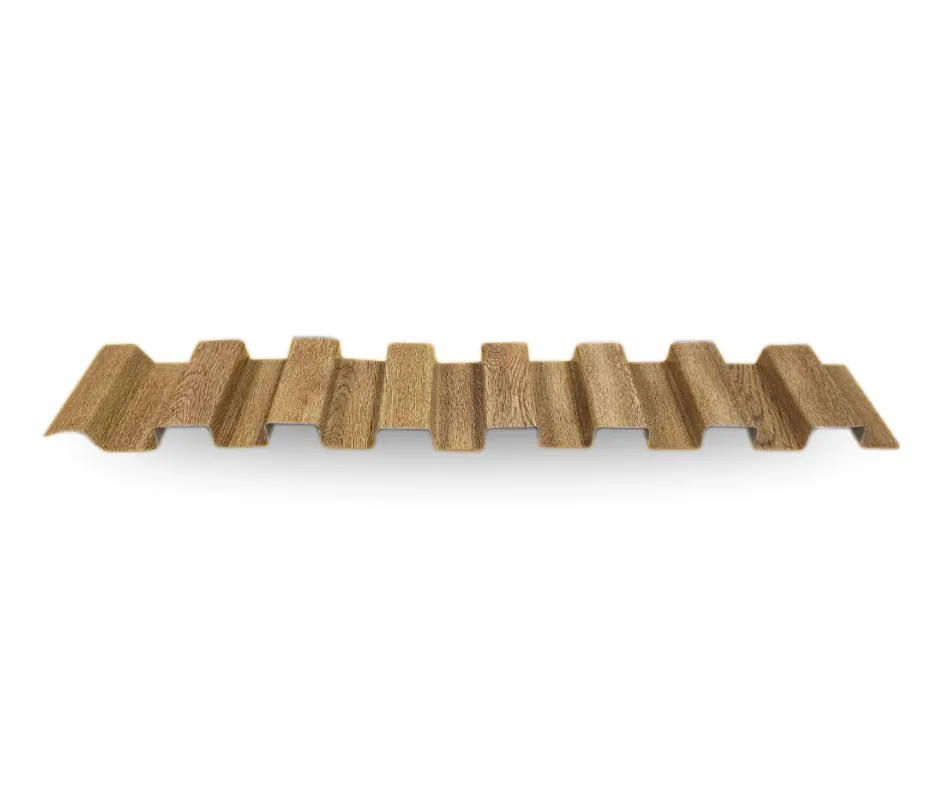

หลังคาลอนยึดสกรู PG 25-630 PANEL
สำหรับใช้ ผนัง และฝ้า
แผ่นเมทัลชีทสำหรับงานตกแต่ง ฝ้าเพดาน และผนังภายนอกและภายใน ด้วยการออกแบบสำหรับงานที่ต้องการดีไซน์ เรียบหรูที่มาพร้อมกับความแข็งแรงและอายุการใช้งานที่ยาวนาน สามารถใช้ทดแทน แผ่น Aluminium Composite หรือวัสดุอื่น ๆ สำหรับการใช้งานแบบเดียวกัน
- ความกว้าแผ่น 630 มม.
- ความสูงแผ่น 25 มม.
- ความหนารวมสารเคลือบของแผ่นหลังคาต่ำสุด 0.35 มม.
- ความหนารวมสารเคลือบของแผ่นหลังคาต่ำสุด 0.50 มม.
- ขนาดของสรกรูที่ใช้ยึดแผ่น 12x16-16 มม.
โทรติดต่อปรึกษาฟรี
แอดไลน์ปรึกษาฟรี
Roof Bolt System
หลังคาลอนยึดสกรู Sms-22-605SQ
- เหมาะสำหรับใช้เป็นผนัง, ฝ้า ในงานขนาดเล็กใช้ตามบ้าน จนถึงขนาดใหญ่ที่ใช้ในโรงงานที่ต้องการความสวยงานเป็นพิเศษ
- หากต้องใช้เป็นหลังคาความลาดเอียง หลังคา(Slope) ต้องมากกว่า 5 องศาขึ้นไป
- ความกว้างใช้งานของลอน 605 มม.
- สันลอนสูง 22 มม.
- ระบบติดตั้งเป็นแบบยิงสกรู
โทรติดต่อปรึกษาฟรี
แอดไลน์ปรึกษาฟรี
Roof Bolt System

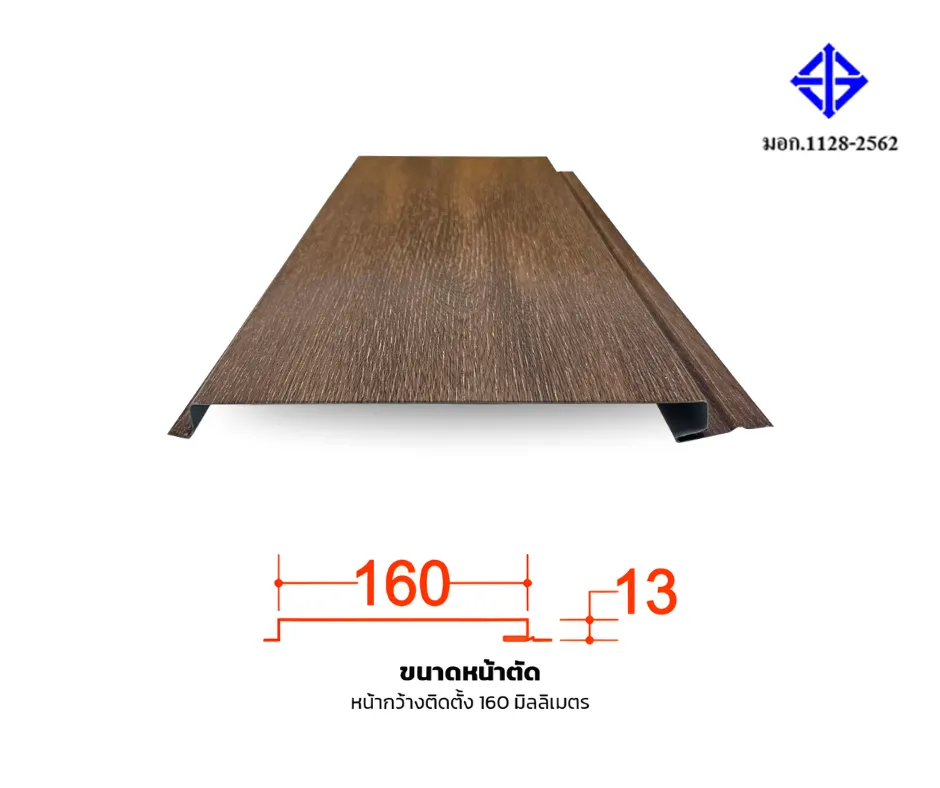

หลังคาลอนยึดสกรู PG SPANDREL 160
สำหรับใช้ ผนัง และฝ้า
แผ่นเมทัลชีทสำหรับงานตกแต่ง ฝ้าเพดาน และผนังภายนอกและภายใน ด้วยการออกแบบสำหรับงานที่ต้องการดีไซน์ เรียบหรูที่มาพร้อมกับความแข็งแรงและอายุการใช้งานที่ยาวนาน สามารถใช้ทดแทน แผ่น Aluminium Composite หรือวัสดุอื่น ๆ สำหรับการใช้งานแบบเดียวกัน
- ความกว้าแผ่น 160 มม.
- ความสูงแผ่น 13 มม.
- ความหนารวมสารเคลือบของแผ่นหลังคาต่ำสุด 0.47 มม.
- ความหนารวมสารเคลือบของแผ่นหลังคาต่ำสุด 0.60 มม.
- ขนาดของสรกรูที่ใช้ยึดแผ่น 10x16-16 มม.
โทรติดต่อปรึกษาฟรี
แอดไลน์ปรึกษาฟรี

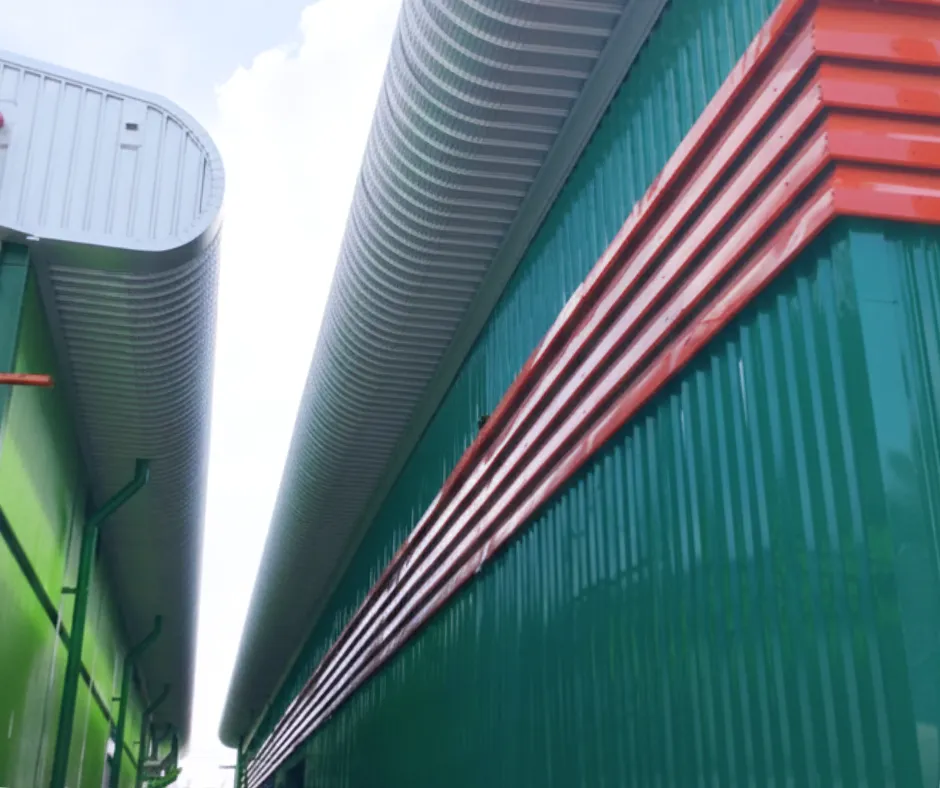

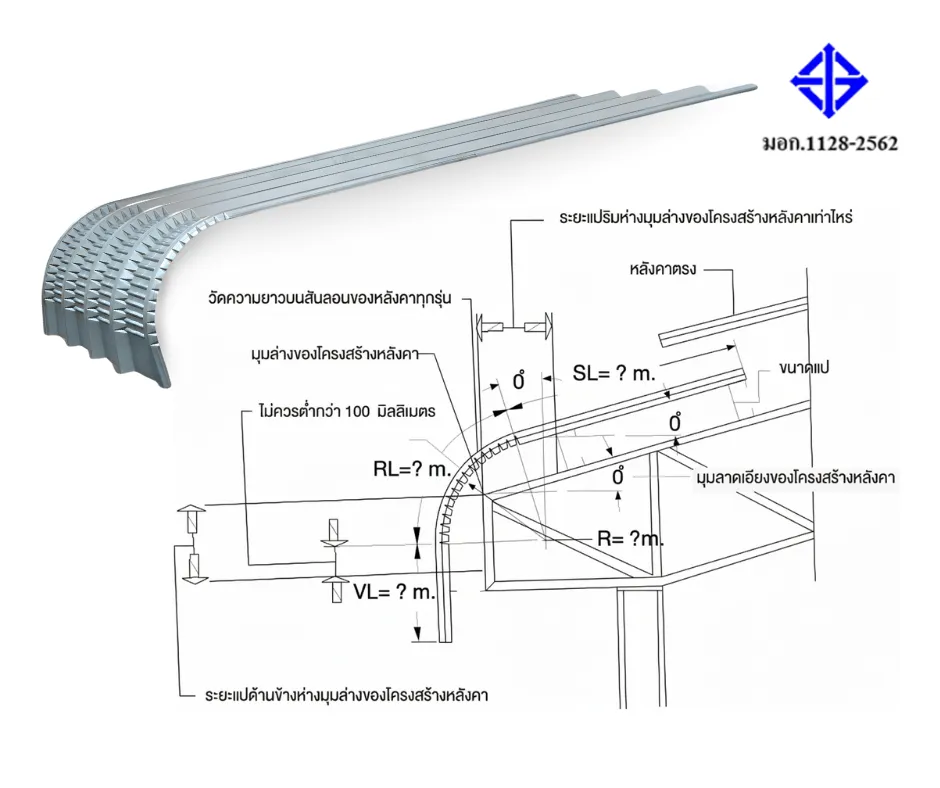

Crimp Curved Roof
หลังคาย่ำโค้ง

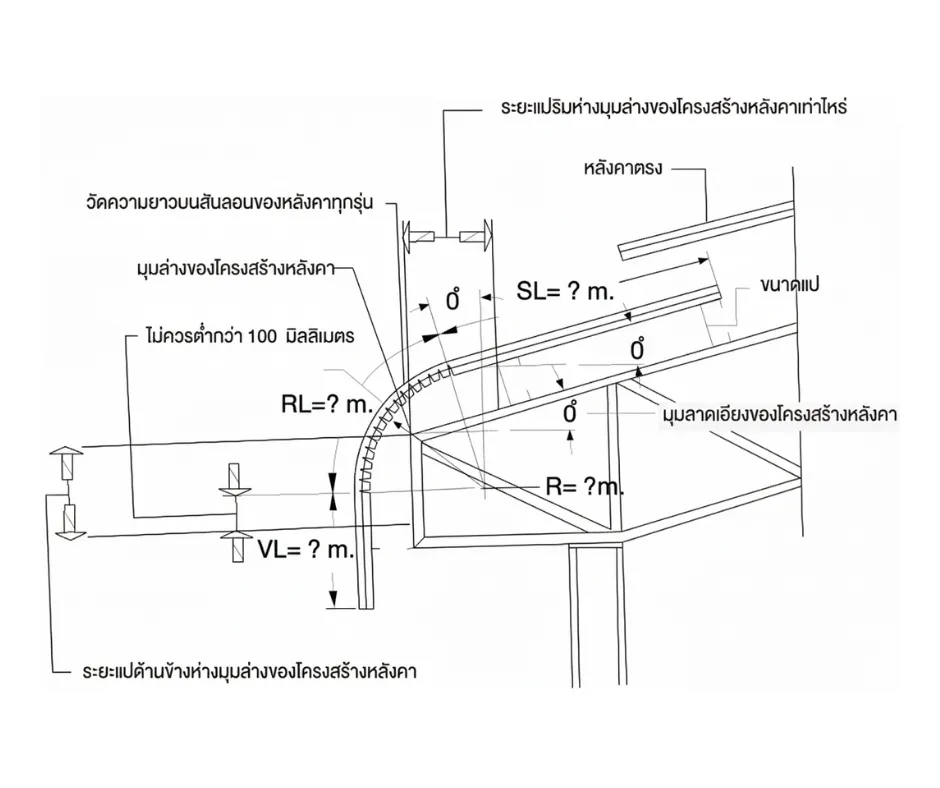

สิ่งสำคัญในการออกแบบหลังคาโค้งชายคา
- มุมลาดเอียงของโครงสร้างหลังคา
- ขนาดแป
- ระยะแปริมห่างมุมล่างของโครงสร้างหลังคาเท่าไหร่
- ระยะแปด้านข้างห่างมุมล่างของโครงสร้างหลังคาเท่าไหร่
- การกำหนดค่ารัศมีโค้งที่ดี เมื่อทำรัศมีโค้งแล้วต้องมีระยะ ห่างแปริมมุมล่างกับแปด้านข้างมุมล่างของโครงสร้าง หลังคาไม่ต่ำกว่า 100 มิลลิเมตร
- การวัดความยาวแผ่นโค้งให้วัดความยาวบนสันลอน ของหลังคาทุกรุ่น
- การออกแบบโครงสร้างของหลังคาโค้ง ขึ้นอยู่กับค่าดัด รัศมีโค้งต่ำสุดของหลังคาในแต่ละรุ่น (Minimum Radial)
โทรติดต่อปรึกษาฟรี
แอดไลน์ปรึกษาฟรี

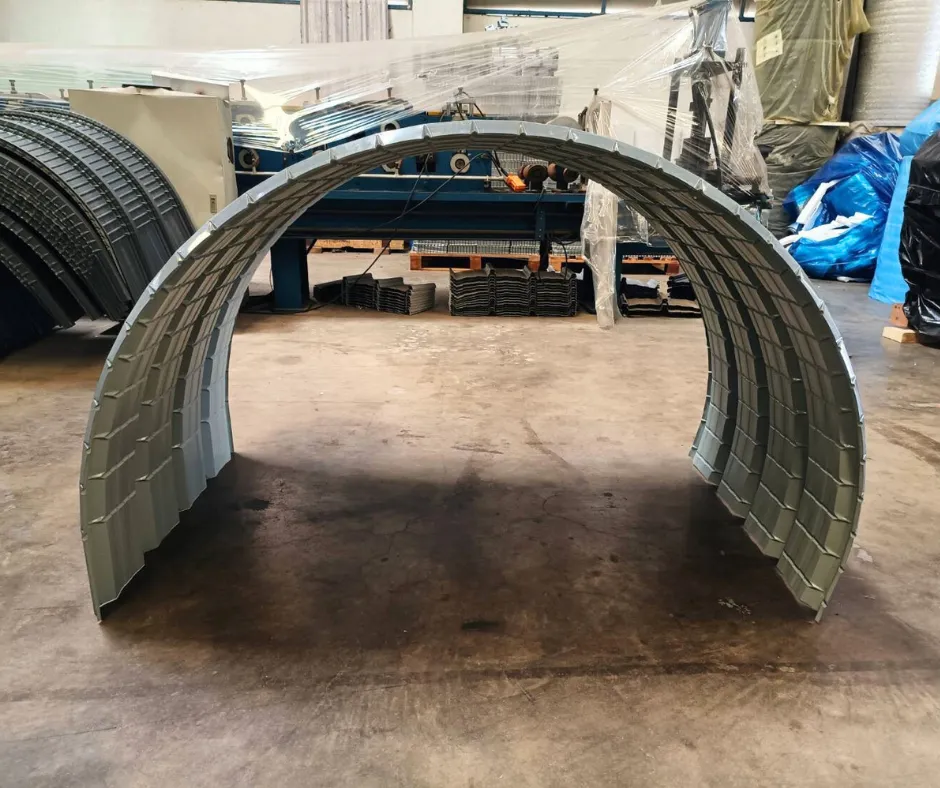

หลังคาดัดโค้ง (Crimp Curved)
Type
Minimum
Radial
TD 750 B
300
mm.
PG 760 SB
250
mm.
W 750 B
300
mm.
KL 700 BL
500
mm.

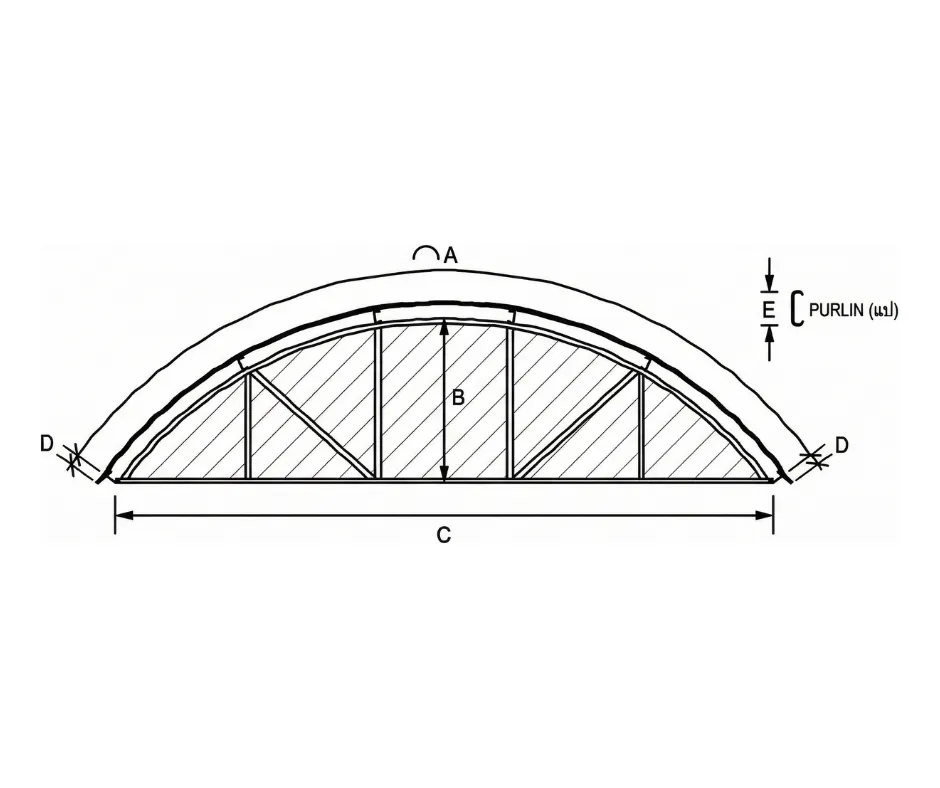

หลังคาโค้งธรรมชาติ (Sprung Curved)
Type
Minimum
Radial
TD 750 B.
40
m.
PG 760 SB.
40
m.
W 750 B.
50
m.
KL 700 BL.
50
m.
