CEE / ZED PURLIN & PEB
แปสำเร็จรูป / โครงสร้างสำเร็จรูป (PEB)
แข็งแรง ทนทาน ติดตั้งง่าย รวดเร็ว และมีน้ำหนักเบา ไม่เป็นสนิม
CEE & ZED PURLIN

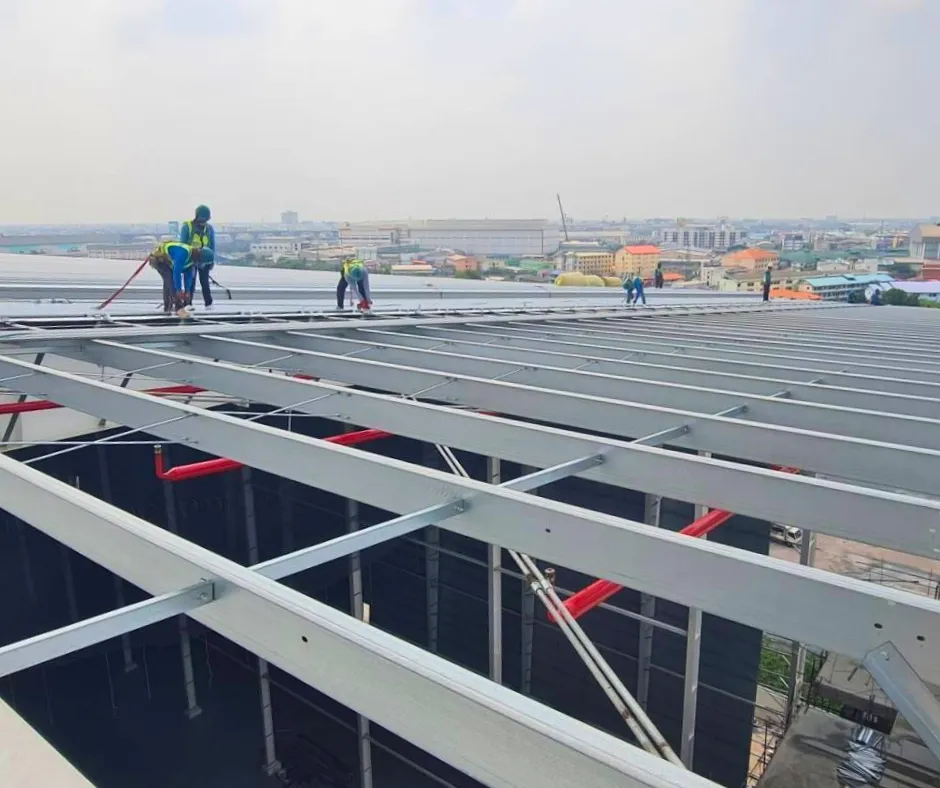

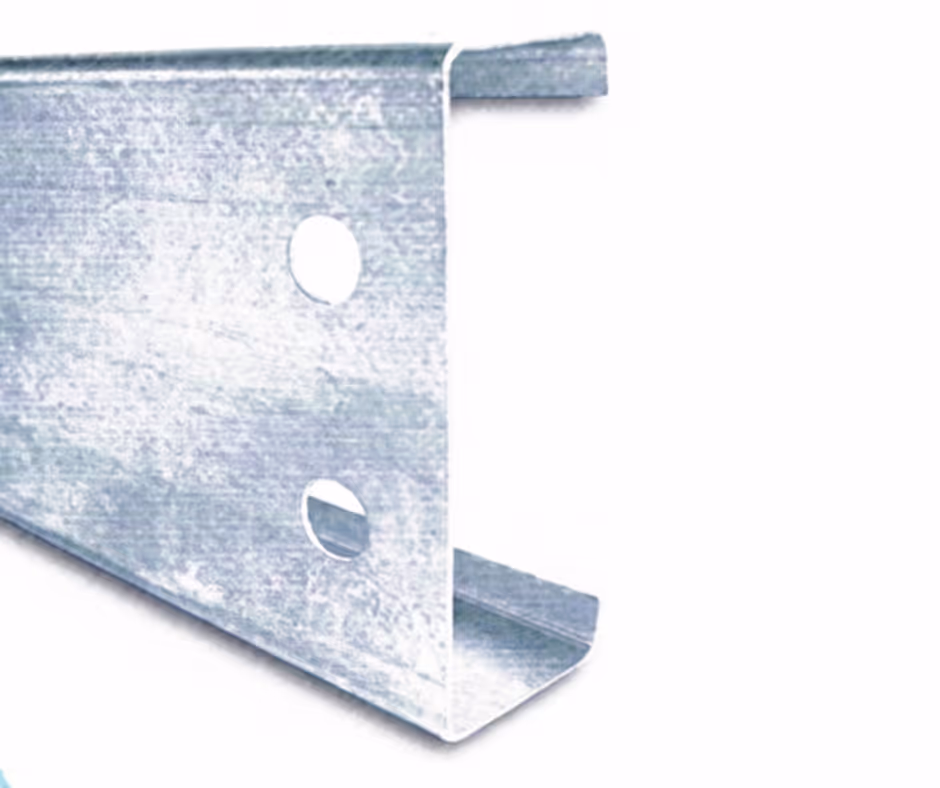

แปสำเร็จรูป CEE & ZED PURLIN
แปเหล็กกล้ากำลังสูง รูปตัว C และ Z เป็นนวัตกรรมใหม่ที่สามารถตอบสนองงานโครงเคร่าเหล็ก หรืองานแปหลังคาที่มีความแม่นยำสูง น้ำหนักเบา แต่มีความแข็งแรงสูง สามารถติดตั้งได้สะดวกรวดเร็ว ประหยัดเวลา รวมทั้งสามารถลดต้นทุนได้มาก เมื่อเปรียบเทียบกับงานแปเหล็กทั่วไปตามท้องตลาด
- ผลิตจากเหล็กคุณภาพสูง ความแข็งแรงเหล็ก G550 / G500 / G450
- เคลือบผิวเหล็กด้วย Super Dyma และ Galvanized
- มีหน้าตัด 2 ชนิด คือ Z Section และ C Section
- ติดตั้งด้วย Bolt & Nut และยึดระหว่างแปด้วย Bracing
- สามารถออกแบบเจาะรู เพื่อใช้เป็นโครงเหล็กแบบ PEB ได้
โทรติดต่อปรึกษาฟรี
แอดไลน์ปรึกษาฟรี
Properties
คุณสมบัติของวัสดุ
ความหนา (BMT)
1.0 มม.
1.2 มม.
1.5 มม.
1.9 มม.
2.4 มม.
3.0 มม.
กำลัง ณ จุดคลาก
550 Mpa
500 Mpa
450 Mpa
มวลของผิวเคลือบ
Z275 (275 กรัม / ตร.ม.)
ได้มาตรฐานออสเตรเลีย เลขที่
AS1397-1993
Dimensions
Catalogue Number
T mm
D mm
Mass per unit
Zeds
Cees
length kg/m
E mm
F mm
L mm
B mm
L mm
Z/C10010
1.0
102
1.78
53
49
12.5
51
12.5
Z/C10012
1.2
102
2.10
53
49
12.5
51
12.5
Z/C10015
1.5
102
2.62
53
49
13.5
51
13.5
Z/C10019
1.9
102
3.29
53
49
14.5
51
14.5
Z/C12512
1.2
127
2.54
65
61
15.5
64
14.5
Z/C12515
1.5
127
3.15
65
61
15.5
64
14.5
Z/C15012
1.2
152
2.89
65
61
15.5
64
14.5
Z/C15015
1.5
152
3.59
65
61
16.5
64
15.5
Z/C15019
1.9
152
4.51
65
61
17.5
64
16.5
Z/C15024
2.4
152
5.70
66
60
19.5
64
18.5
Z/C20015
1.5
203
4.49
79
74
15.0
76
15.5
Z/C20019
1.9
203
5.74
79
74
18.5
76
19.0
Z/C20024
2.4
203
7.24
79
73
21.5
76
21.0
Z/C25019
1.9
254
6.50
79
74
18.0
76
18.5
Z/C25024
2.4
254
8.16
79
73
21.0
76
20.5
Z/C30024
2.4
300
10.09
100
93
27.0
96
27.5
Z/C30030
3.0
300
12.76
100
93
31.0
96
31.5
Z/C35030
3.0
350
15.23
129
121
30.0
125
30.0

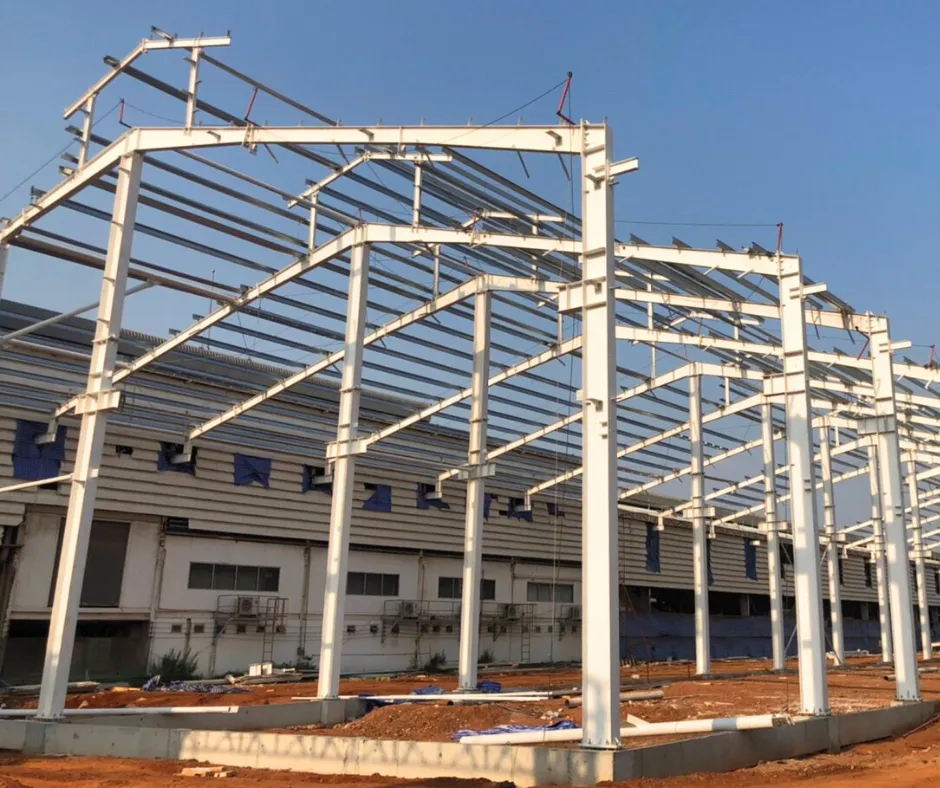

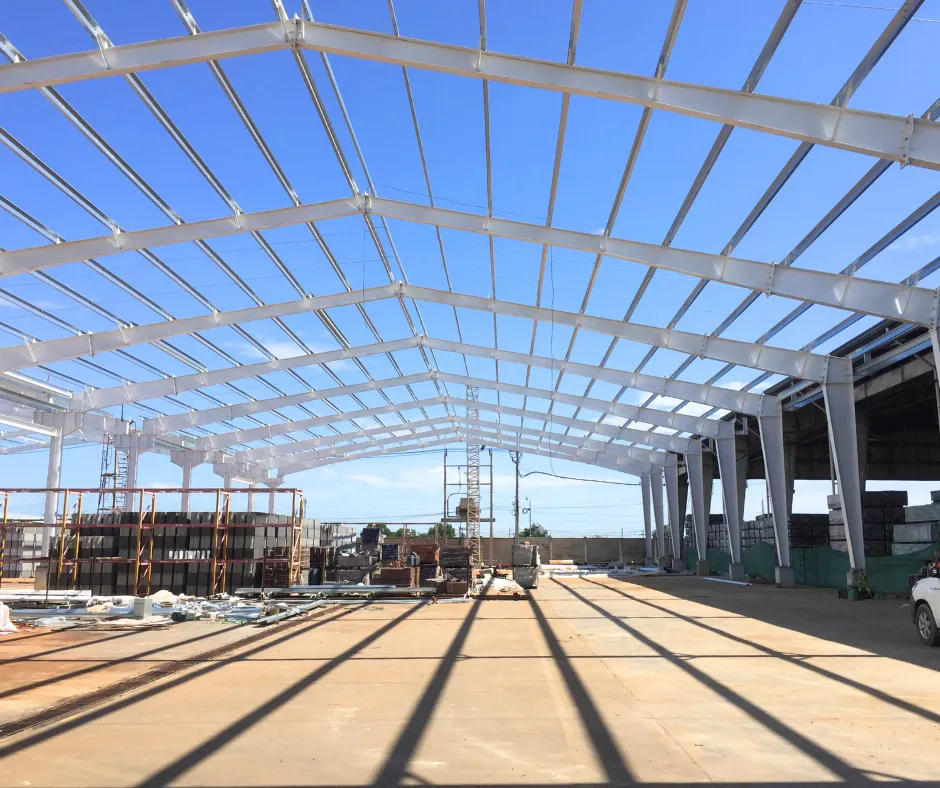

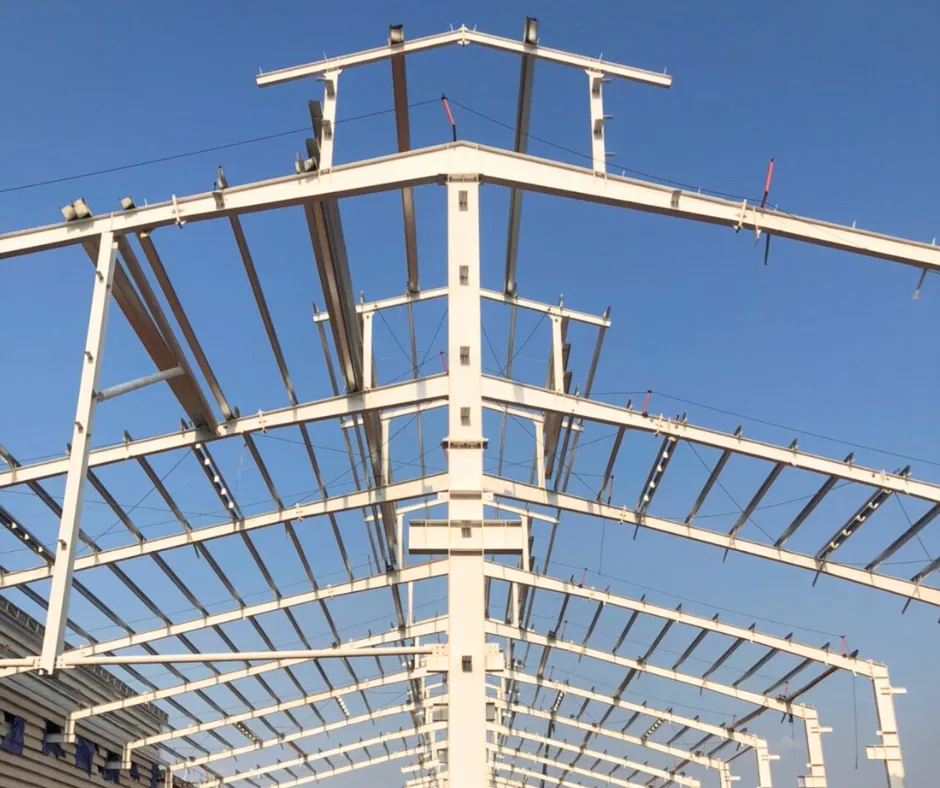

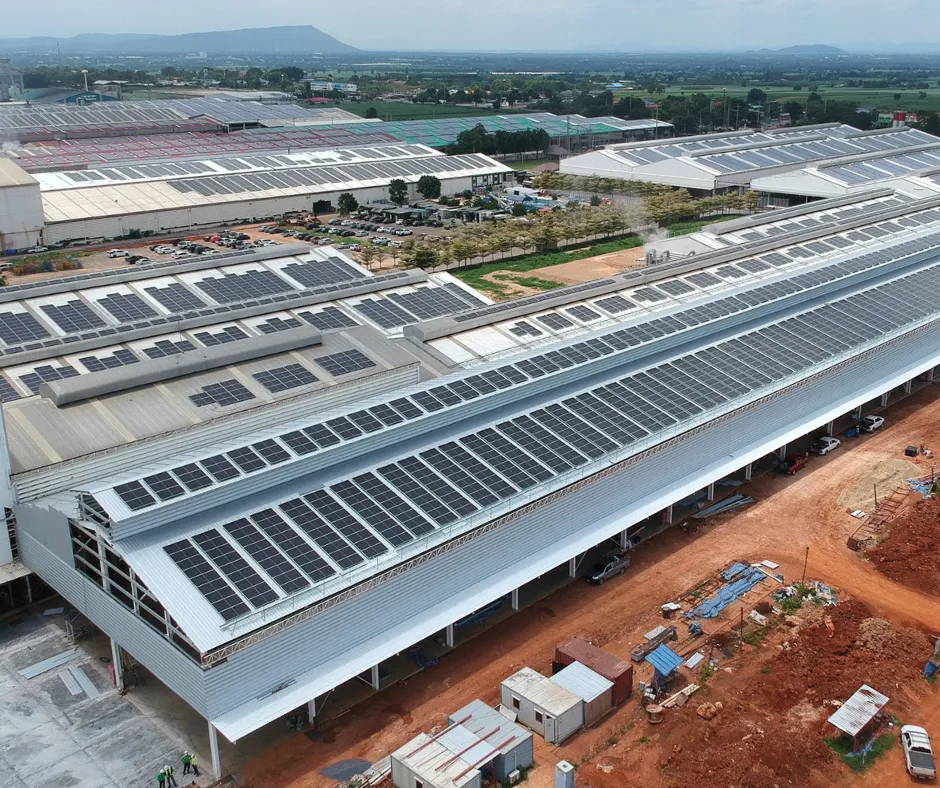

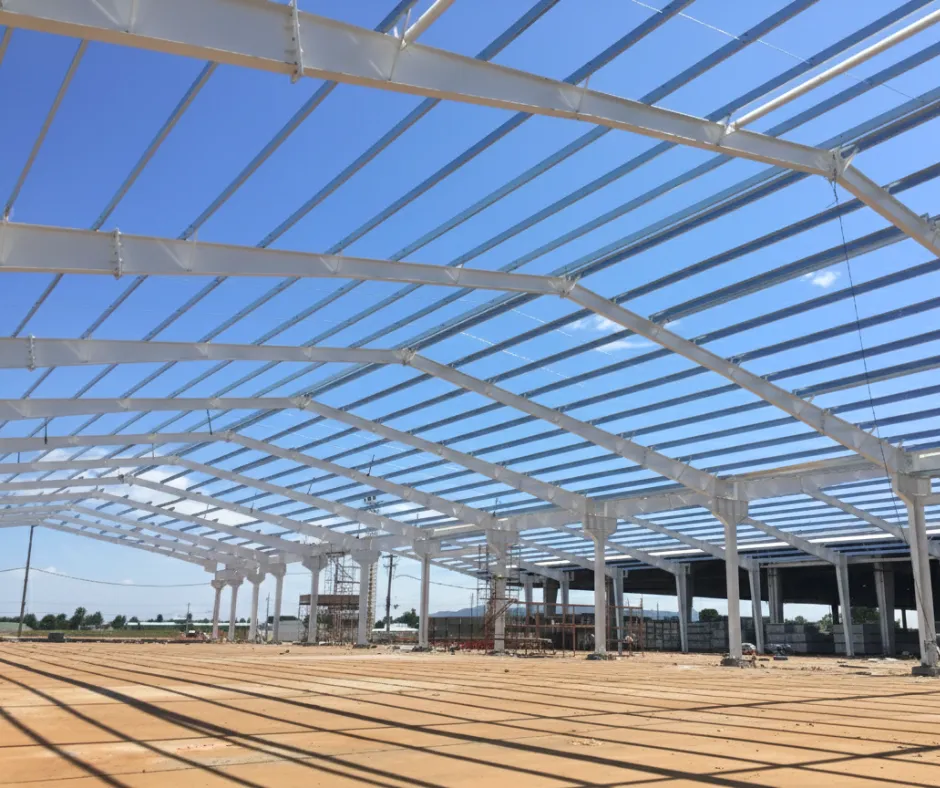

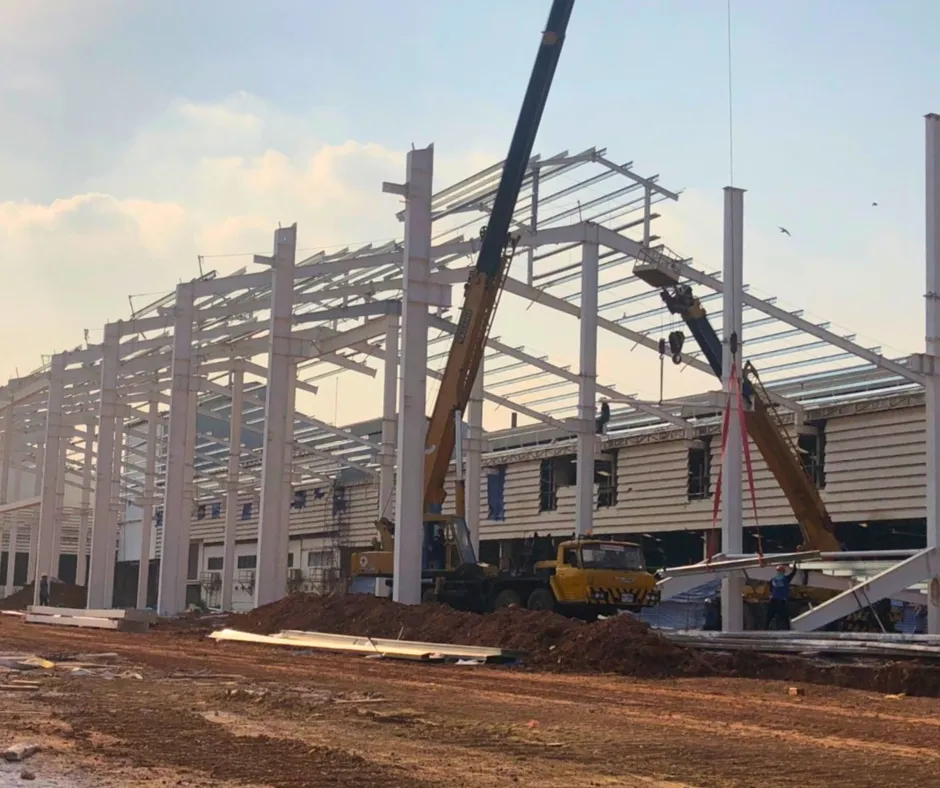

PEB (Pre-Engineered Building)
โครงสร้างเหล็กสำเร็จรูป NOVA BUILDINGS
โครงสร้างเหล็กสำเร็จรูป หรือ PEB (Pre-Engineered Building) คือ อาคารโครงสร้างเหล็กที่ผลิตขึ้นในโรงงานภายใต้การควบคุมคุณภาพอย่างเข้มงวด โดยทุกชิ้นส่วนจะถูกออกแบบและผลิตล่วงหน้าตามหลักวิศวกรรม เพื่อให้สามารถนำไปประกอบที่หน้างานได้อย่างรวดเร็ว และมีประสิทธิภาพสูง เช่น อาคารโกดัง โรงงาน และคลังสินค้า เป็นต้น
ส่วนประกอบหลักของอาคาร PEB
- ส่วนประกอบหลัก (Primary Components): เป็นโครงสร้างหลักที่รับน้ำหนักอาคาร เช่น เสา (Columns) และคาน (Rafters) ที่มักจะเป็นเหล็กรูปตัว I ที่มีการออกแบบให้มีความเรียว (Tapered) เพื่อเพิ่มประสิทธิภาพการรับน้ำหนักและลดการใช้วัสดุ
- ส่วนประกอบรอง (Secondary Components): เป็นส่วนที่ช่วยเสริมความแข็งแรงของโครงสร้างหลักและรองรับวัสดุหุ้ม เช่น แป (Purlins) ที่รองรับหลังคา และ อกไก่ (Girts) ที่รองรับผนัง มักทำจากเหล็กรูปตัว Z หรือ C
- วัสดุหุ้ม (Cladding Materials): วัสดุที่ใช้ปิดคลุมโครงสร้างเพื่อป้องกันสภาพอากาศและให้ความสวยงาม เช่น แผ่นเมทัลชีทสำหรับหลังคาและผนัง หรือแผ่นแซนด์วิชพาเนล (Sandwich Panels) ที่มีฉนวนกันความร้อน
- อุปกรณ์เสริมต่างๆ (Accessories): เช่น ประตู หน้าต่าง ช่องระบายอากาศ แผ่นใสรับแสง (Skylights) หรือระบบรางเครน (Crane Runway Beams) ซึ่งสามารถติดตั้งเพิ่มเติมได้ตามความต้องการใช้งาน
โทรติดต่อปรึกษาฟรี
แอดไลน์ปรึกษาฟรี
ประโยชน์และข้อดีของอาคาร PEB
การผลิตที่ควบคุมคุณภาพสูง: ชิ้นส่วนทั้งหมดผลิตในโรงงาน ทำให้ควบคุมคุณภาพได้ดีกว่าการก่อสร้างหน้างาน ลดความผิดพลาดและของเสีย
ความรวดเร็วในการก่อสร้าง: เนื่องจากชิ้นส่วนต่างๆ ถูกเตรียมมาล่วงหน้าและประกอบด้วยระบบสลักเกลียว (Bolt System) ทำให้ใช้เวลาในการติดตั้งหน้างานน้อยลงอย่างมาก (สามารถลดเวลาได้ถึง 30-50%)
ความคุ้มค่า: การออกแบบที่เหมาะสมกับการรับแรงจริง ทำให้ใช้ปริมาณเหล็กน้อยลง และลดภาระงานฐานราก ทำให้ประหยัดต้นทุนโดยรวม
ความยืดหยุ่นในการออกแบบ: สามารถออกแบบให้มีช่วงเสากว้าง (Clear Span) ได้มากถึง 60-90 เมตร โดยไม่มีเสากลาง ทำให้มีพื้นที่ใช้สอยภายในกว้างขวาง และสามารถปรับเปลี่ยนหรือต่อเติมในอนาคตได้ง่าย
ความทนทาน: ผลิตจากเหล็กคุณภาพสูง ทำให้โครงสร้างแข็งแรง ทนทานต่อแรงแผ่นดินไหว และมีอายุการใช้งานยาวนาน
การใช้งานหลากหลาย: เหมาะสำหรับสิ่งปลูกสร้างหลายประเภท เช่น คลังสินค้า โรงงาน โกดังเก็บของ อาคารพาณิชย์ อาคารสำนักงาน หรือแม้แต่สนามกีฬา
การประยุกต์ใช้งาน
ด้วยคุณสมบัติที่โดดเด่น อาคาร PEB จึงได้รับความนิยมอย่างมากในการก่อสร้าง:
- คลังสินค้า: ด้วยพื้นที่กว้างขวางและไม่มีเสากลาง เหมาะสำหรับการจัดเก็บสินค้าขนาดใหญ่และรองรับการใช้งานรถยก
- โรงงานอุตสาหกรรม: สามารถรองรับการติดตั้งเครื่องจักรหนักและระบบต่างๆ ที่ซับซ้อน
- อาคารแบบโมดูลาร์: สามารถสร้างเป็นอาคารที่ถอดประกอบและเคลื่อนย้ายได้ง่าย เหมาะสำหรับอาคารชั่วคราวหรืออาคารที่ต้องการความยืดหยุ่น
- โชว์รูมและอาคารพาณิชย์: สามารถออกแบบให้มีความสวยงามและทันสมัย ตอบโจทย์ด้านสถาปัตยกรรม
- โรงเก็บเครื่องบิน โรงจอดรถ และสนามกีฬาในร่ม: ด้วยความสามารถในการทำช่วงกว้างพิเศษ
